#直螺紋套筒、#鋼筋套筒、#絲頭銹蝕、#雨天施工、#鋼筋機械連接、#絲頭保護帽

建筑工地上，最令人揪心的，往往不是烈日灼身，而是一場不期而至的驟雨。當鋼筋絲頭剛剛完成精密滾軋，直螺紋套筒整裝待發之際，雨水若趁虛而入，便可能讓此前所有精工細作瞬間蒙塵。鋼筋絲頭銹蝕，絕非僅僅有損觀瞻——它直接侵蝕鋼筋套筒連接的抗拉強度，動搖的正是整座建筑的結構安全之基。

一、銹蝕之殤：抗拉強度的無形侵蝕

在建筑工程直螺紋套筒依靠內外螺紋的精密嚙合傳遞軸向力，其設計抗拉強度可達鋼筋母材標準值的1.1倍以上。然而，這份“咬合力”的全部秘密，就藏在那幾圈纖細的螺紋牙型之中。一旦絲頭遇水生銹，螺紋輪廓被腐蝕變淺、出現麻坑甚至片狀剝落，有效嚙合牙數便急劇減少，接頭承載力隨之斷崖式下滑。

行業標準JGJ 107《鋼筋機械連接技術規程》明確要求：絲扣必須完整、連續，無斷扣、禿扣或嚴重銹蝕損傷。鋼筋套筒連接的可靠性，從絲頭加工完成的那一刻起，便進入了以小時計算的“質量倒計時”。

二、雨天安裝直螺紋套筒的五大防線，一條都不能破

面對雨季突襲，唯有構建系統性的防御體系，才能確保每一根絲頭、每一個鋼筋套筒在惡劣天氣下依然“完好如初”。

防線一：搶抓24小時“黃金窗口期”

絲頭加工完畢，若24小時內不完成與套筒的連接，須涂水性防銹劑并佩戴保護帽。然而，許多工地恰恰在這個環節失守——絲頭滾軋后隨手堆放，想著“明日再裝”，結果一夜驟雨讓所有螺紋銹跡斑斑，悔之晚矣。請記住：直螺紋套筒安裝的最佳時機，永遠是絲頭加工完成后的第一個24小時。

防線二：保護帽——絲頭最貼身的那件“雨衣”

絲頭經檢驗合格后，須戴上專用保護帽。這枚不起眼的塑料小帽，能在運輸、堆放和等待安裝的全過程中有效隔絕潮濕空氣與雨滴。雨天施工時，還應額外覆蓋防雨布。一只鋼筋套筒保護帽的成本很少，而一根因銹蝕報廢的鋼筋返工費用，可能是它的百倍千倍。

防線三：選對防銹劑——水性才是正道，黃油萬萬不可

這是最易被忽視、卻最致命的細節：嚴禁使用黃油或機油進行絲頭防銹。油性物質會永久污染鋼筋表面，削弱與混凝土的粘結握裹力，且澆筑前根本無法徹底清除。絲頭加工時應采用水溶性潤滑液，防銹同樣須選用水性防銹劑，確保其與混凝土無不良反應、不影響握裹性能。方向對了，努力才有意義。

防線四：鋼筋套筒自身，同樣怕“淋雨”

直螺紋套筒自身也會銹蝕。套筒進場時需逐批檢查外觀：表面不得有裂紋，螺紋牙型應飽滿光潔。儲存和運輸中，必須防潮、防雨、防玷污，套筒兩端螺孔應加裝塑料保護塞，保持內腔潔凈干燥。雨天安裝前，若發現套筒內螺紋僅有輕微浮銹，清理后經通止規檢驗合格方可使用；若壁厚因銹蝕減薄或內螺紋嚴重損壞，則堅決報廢，不得姑息。

防線五：敬畏天氣，學會“等一等”

《鋼筋機械連接技術規程》寫明：避免在雨天或濕度過大時進行連接作業，防止螺紋銹蝕。若遇潮濕環境，必須采取有效防潮措施。這并非刻板教條，而是無數事故教訓凝結成的鐵律。當暴雨將至，與其冒險搶工，不如先做好全面覆蓋防護，等天氣轉好再從容施工。直螺紋套筒連接的高效性，從不該以犧牲質量為代價。

三、絲頭已生銹，究竟該怎么辦？分級處置，科學定奪

面對已經銹蝕的絲頭，切忌“一刀切”式地報廢或盲目使用，應根據銹蝕程度分級處理。

情形一：輕微浮銹（可挽救）

絲頭表面僅現淺黃色或淺褐色薄銹，螺紋牙型輪廓依然清晰完整，未出現明顯減薄。此時可用鋼絲刷手工打磨，或使用專用螺紋清理器除銹，清理后須用通止規重新檢驗——通規應能順利旋入并達到規定擰入長度，止規旋入深度不得超過3個螺距。檢驗合格后，即可正常與直螺紋套筒連接，力學性能不受影響。

情形二：嚴重銹蝕（必須報廢）

若銹蝕已導致螺紋牙型變淺、缺損、出現片狀剝落或明顯坑蝕，則絕無回旋余地——必須切除受損絲頭，重新加工。嚴重銹蝕的絲頭即使強行旋入鋼筋套筒，有效嚙合牙數也無法保證，接頭的抗拉強度及變形性能將大打折扣，這是結構安全絕不可逾越的紅線。

四、守住每一根絲頭，就是守住萬千家庭的安寧

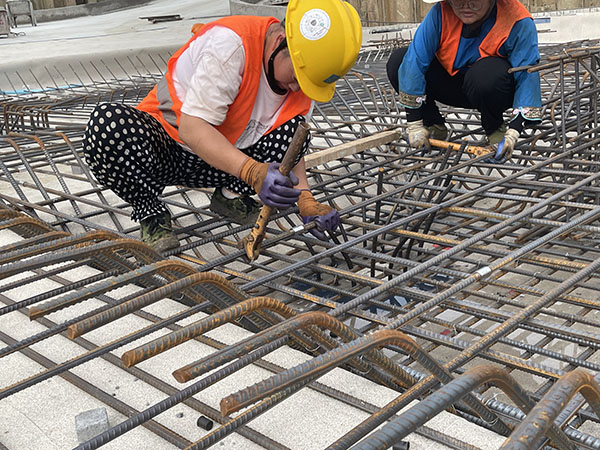

直螺紋套筒連接的卓越優勢——強度高、操作便捷、工效顯著——全部建立在每一根絲頭、每一圈螺紋都完好無損的前提之上。雨天戶外安裝，考驗的不僅是工人的手法，更是管理者的責任心與對規范的虔誠敬畏。

?鋼筋套筒以及鋼筋絲頭雖小，系千鈞之重。一頂保護帽、一瓶水性防銹劑、一次規范扭矩擰緊，這些看似微不足道的細節，共同鑄就了鋼筋套筒連接的抗拉強度長城。在建筑工程中，從來只有“合格”與“不合格”之分，絕無“差不多”之說。直螺紋套筒安裝，容不得半點僥幸——因為每一根鋼筋的背后，都牽連著無數家庭的平安與幸福。
