冷擠壓套筒開裂是建筑工地上較常見和頭疼的質量通病。好好的鋼筋接頭，擠壓完就出現裂紋，輕則返工整改、耽誤工期，重則拉拔試驗不合格、直接影響結構安全。很多工地反反復復出現同款問題，本質都是材料沒選對、施工細節沒把控好。今天跟大家一次性講透冷擠壓套筒開裂的原因、避坑技巧和整改方法，現場施工、驗收、監理都能用得上。
一、冷擠壓套筒開裂有多危險？

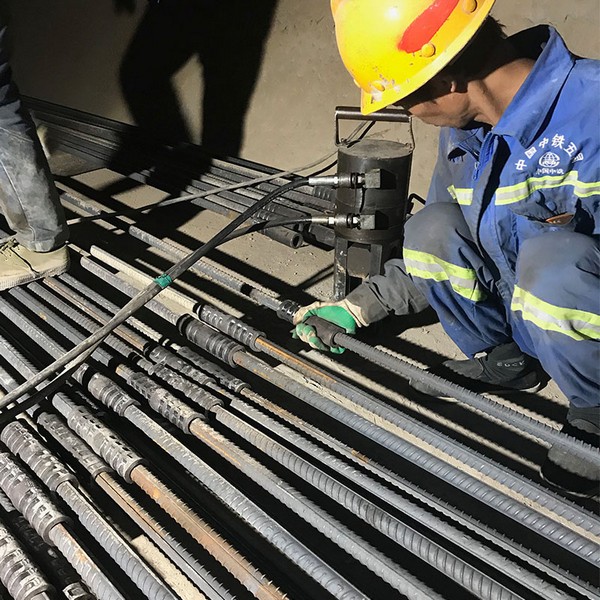

冷擠壓套筒的工作原理很簡單：通過液壓擠壓讓套筒緊緊咬住鋼筋，實現等強連接。但只要擠壓后套筒出現裂紋，不管是細微環向細紋，還是長條縱向裂縫，這個接頭就直接廢了。
按照行業規范，開裂的冷擠壓鋼筋套筒嚴禁修補、嚴禁補焊、嚴禁二次擠壓，只能直接切除重做。很多工人覺得“細紋不影響受力”，抱著僥幸心理蒙混過關，后期結構受力時裂紋會迅速擴展，極易出現接頭斷裂，埋下重大安全隱患。
二、冷擠壓套筒為啥會開裂？無非是材料、施工兩大問題
1、原材料問題：六成開裂都是套筒本身質量差
市面上便宜的非標冷擠壓套筒，是工地開裂的原因之一。國標合格冷擠壓套筒，使用的是用20#退火優質碳素結構鋼管，塑性好、韌性足，正常擠壓不會開裂。
而很多小作坊的劣質套筒，要么用高碳45#鋼、廢鋼加工，鋼材不合適或者太劣質，稍微擠壓就會開裂。還有不少套筒偷工減料，壁厚、外徑做負公差，整體強度不達標，擠壓時應力集中，壓痕位置很容易直接撕裂。
除此之外，劣質套筒出廠就帶有砂眼、夾層、微裂紋，肉眼未必能及時發現，一經擠壓受力，隱藏缺陷就會徹底暴露，造成開裂問題。
2、施工問題：操作不規范，好套筒也能擠裂
材料沒問題的情況下，大部分開裂都是施工操作馬虎導致的。首先是壓力把控不到位，很多工人憑經驗干活，隨意加大油壓，設備長期不標定、壓力表不準，壓力超標就會把套筒直接擠裂。
其次是模具混用、磨損不更換。不同規格冷擠壓套筒必須搭配專屬壓模，模具錯配、磨損變形，會造成擠壓受力不均，單側壓深過大，直接產生環向或縱向裂紋。
擠壓順序出錯也是高頻問題。正確做法是從鋼筋套筒中間向兩端擠壓，如果從兩頭往中間擠，套筒金屬無法均勻延展，內部產生拉應力，極易開裂。另外鋼筋插偏、偏心擠壓，端頭不平整、有銹蝕油污，少壓、漏壓擠壓道次，都會引發套筒開裂。
三、材料選材+進場驗收，從源頭杜絕開裂
想要少返工、不開裂，第一步就是把好材料關。采購冷擠壓套筒時，堅決不貪低價，只選20#優質碳素結構鋼管材質，提前索要鋼筋套筒廠家的材質報告和型式檢驗報告。
進場驗收一定要仔細，逐批檢查套筒外觀，有毛刺、磕碰、砂眼、裂紋的直接退場；抽樣測量尺寸，壁厚嚴禁負公差，外徑偏差控制在國標范圍內。現場也可以簡單試壓抽檢，同批次試樣擠壓無開裂，才能批量投入使用。
存放也要注意，冷擠壓套筒要墊高防潮，避免淋雨銹蝕，銹坑會形成應力集中點，施工時極易誘發開裂，同時不同規格分區堆放，避免錯拿混用。
四、現場施工規范操作，徹底避開開裂坑點
施工前必須做好設備標定，每施工500個接頭、更換配件后，都要校準油壓，保證壓力精準，杜絕超壓施工。壓模必須和套筒規格匹配，磨損模具及時更換，施工前先試壓兩組試件，確認無誤再批量作業。
鋼筋預處理不能偷懶，須用無齒鋸下料，杜絕氣割切割，避免端頭硬化；清理鋼筋表面鐵銹、泥漿、油污，做好插入定位標記，保證鋼筋完全插到底、不偏心。
?擠壓作業嚴格按標準流程來：套筒居中對中、同軸擺放，從中間向兩端逐道擠壓，嚴控擠壓道次和壓痕深度，擠壓后套筒外徑保留原尺寸的0.8–0.9倍最佳，既保證咬合強度，又不會擠壓過度開裂。
施工完成后100%自查，只要發現裂紋、起皮、偏心壓痕，立刻標記、切除、返工，絕不留質量隱患。
五、開裂應急處理與質量管控
現場發現冷擠壓鋼筋套筒開裂，第一時間隔離標記，禁止隱蔽覆蓋。先溯源排查：批量開裂基本是材料不合格，直接整批退場；少量個別開裂，大概率是設備、操作問題，及時校準壓力、更換模具、規范施工。返工接頭單獨復檢，留存影像和資料，做好閉環驗收。
日常落實三級管控：進場核驗、過程巡檢、批次抽檢，每500個接頭為一批次做拉伸試驗，提前排查隱性質量問題。
冷擠壓套筒開裂，根本不是難解決的問題，大多是低價材料、施工偷懶、細節把控不到位造成的。嚴把材料進場關、規范標準化施工、做好日常巡檢，就能徹底杜絕開裂通病，既減少返工成本，又能穩穩保障工程驗收合格與結構安全。
六、參考行業標準
1、JGJ 107-2016《鋼筋機械連接技術規程》
2、JG/T 163-2013《鋼筋機械連接用套筒》
3、GB/T 1499.2-2018《熱軋帶肋鋼筋》
4、GB/T 8162《結構用無縫鋼管》
5、JGJ 108-96《帶肋鋼筋套筒擠壓連接技術規程》
七、常見實操FAQ
Q1：冷擠壓套筒有細微細紋，能不能湊合使用？A：不行，規范明確要求，任何可見裂紋都判定接頭失效，必須切除更換，無修補價值。
Q2：把擠壓壓力調小，就能徹底避免開裂嗎？A：不能。壓力過小會導致咬合不足、接頭滑移、試驗不合格，必須按規格匹配標準壓力，規范道次和壓痕尺寸。
Q3：潮濕雨天施工，會增加開裂概率嗎？A：會。套筒、鋼筋受潮銹蝕后，表面坑點會形成應力集中，施工前必須清理干凈水漬鐵銹，銹蝕嚴重的套筒禁止使用。
